1CHAPARRAL 2E  de la marque IMC Empty CHAPARRAL 2E de la marque IMC le Mer 19 Oct - 19:13

La Chaparral 2E de chez IMC, c'est une belle maquette,aussi vielle que le modèle échelle 1.

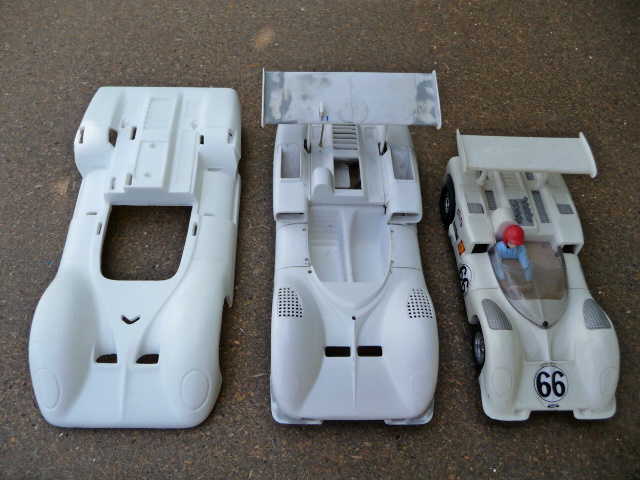

A l'origine, il s'agit d'une maquette statique au 1/25, elle est donc beaucoup plus petite que la Cox, qui elle est une grosse 1/24.

J'avais cette maquette dans sa boite depuis un certain temps, et a force de voir les belles 2E restaurées/améliorées par Chope Man, je suis passé a l'acte, j'avais envie de voir fonctionner son aileron.

La maquette est composée de nombreuses pièces, et est très détaillée avec de nombreuses parties ouvrantes qu'il faut condamner pour en faire une voiture de slot. Ce n'est donc pas l'idéal a motoriser, mais avec un peu de temps des ajustages/collages soignés, la carrosserie a pris forme.
Pour faciliter les opérations de peinture, la carrosserie a été réalisée en 2 parties.

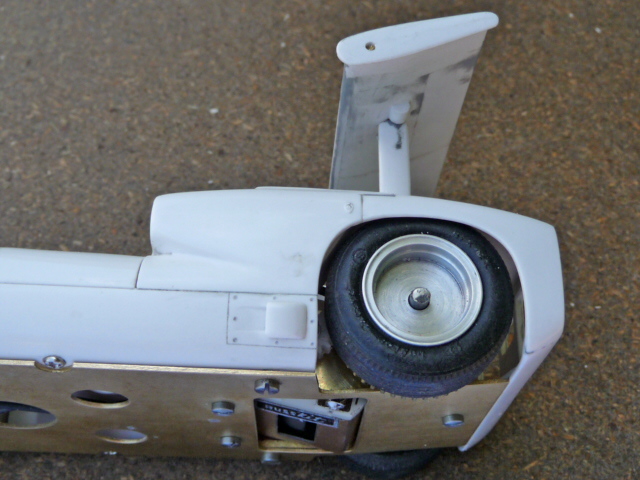

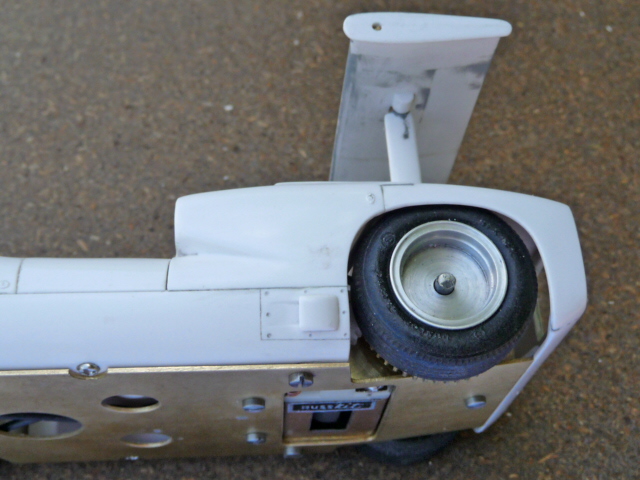

Le châssis est en laiton, et sur celui-ci, j'ai réalisé un bâtis moteur fixé en 3 points par des vis, pour les besoins de la commande de l'aileron.

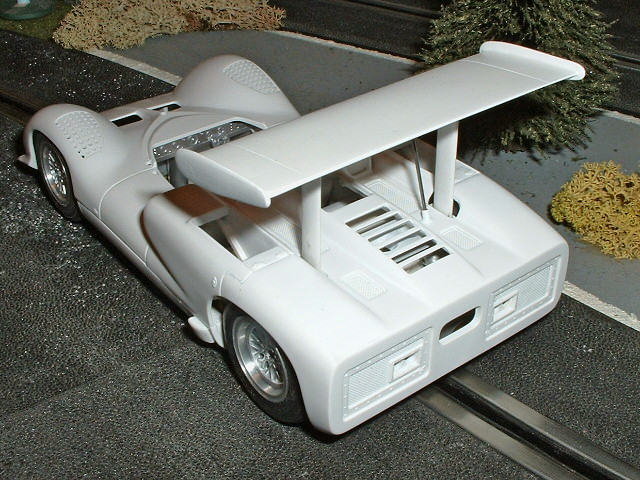

La tige de commande fonctionne parfaitement et coulisse librement dans un petit tube de laiton qui traverse la carrosserie, système beaucoup plus discret que l'orifice rectangulaire de la Cox.

L'auto est animée par un moteur russkit 22, bien suffisant pour cette auto, et je suis toujours en extase a regarder l'aileron osciller a la moindre accélération/décélération du moteur.
Bien aidé en cela par une tige de laiton qui a été insérée dans un trou réalisé dans la partie la plus épaisse de l'aileron, et sur toute sa longueur.

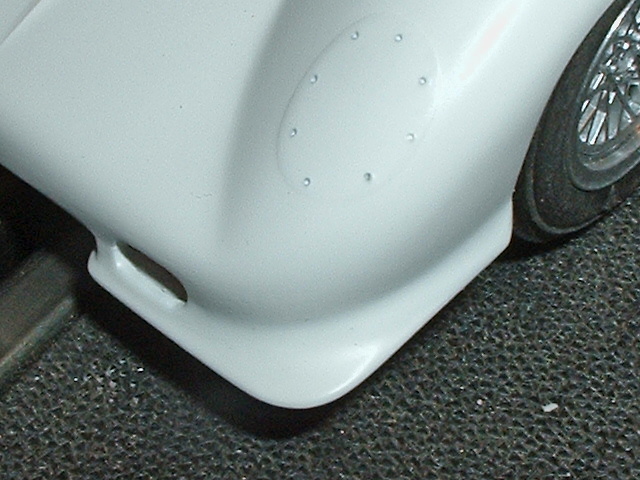

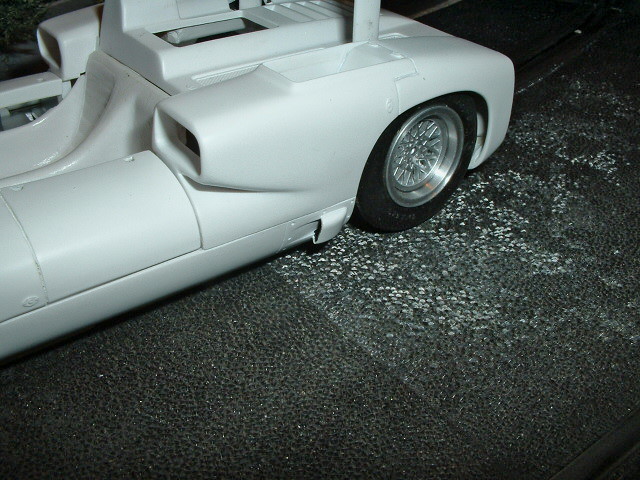

Au niveau de la partie avant de la carrosserie, j'ai refait les 2 lames disposées devant les roues, et sur la partie arrière repris les 2 écopes devant les roues.



CHAPARRAL 2E  de la marque IMC Imc_chaparral__2e002-vi-1472a15

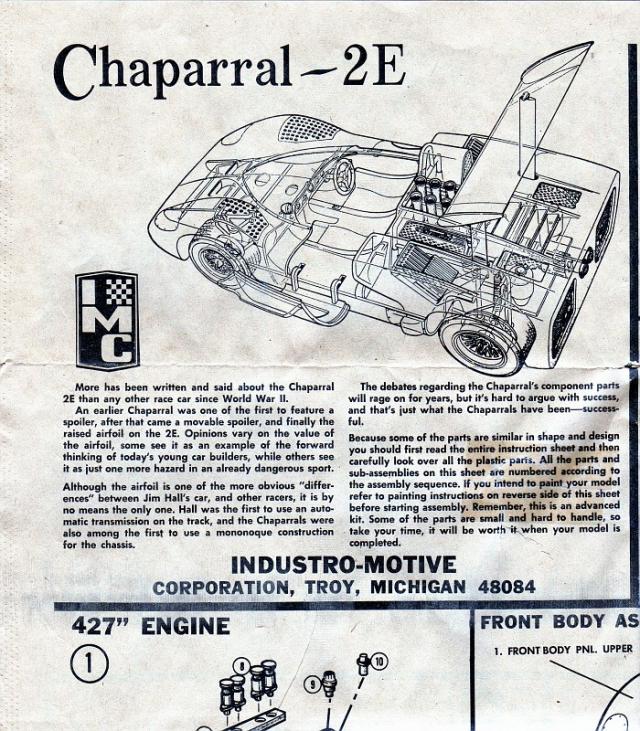

CHAPARRAL 2E  de la marque IMC Imc_chaparral__2e...et001-vi-1472a29

CHAPARRAL 2E  de la marque IMC P1010411-1--1150e37

CHAPARRAL 2E  de la marque IMC P1010412-1--1150e48

CHAPARRAL 2E  de la marque IMC P1010413-1--1150e53

CHAPARRAL 2E  de la marque IMC Dscf0002-2--1472a87

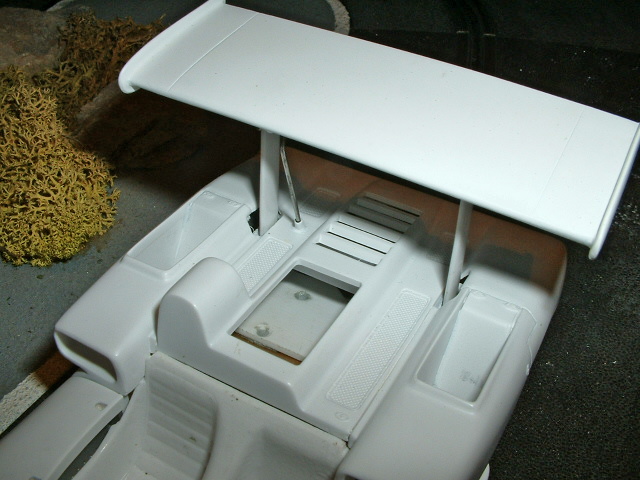

CHAPARRAL 2E  de la marque IMC Dscf0010-1--1472ace

CHAPARRAL 2E  de la marque IMC Dscf0007-1--1472b13

CHAPARRAL 2E  de la marque IMC Dscf0001-2--1472b44

CHAPARRAL 2E  de la marque IMC P1010416-1--1150e89

CHAPARRAL 2E  de la marque IMC P1010415-1--1150e72

CHAPARRAL 2E  de la marque IMC P1020089-1--1472bce

Voir le profil de l'utilisateur

2CHAPARRAL 2E  de la marque IMC Empty Re: CHAPARRAL 2E de la marque IMC le Mer 19 Oct - 19:17


Le moteur est monté, mais juste la partie supérieure évidement.
L’échappement est réalisé en acier, cela évitera de le peindre.


CHAPARRAL 2E  de la marque IMC P1040550-1--2a373e7

Les feux arrières ont été tournés dans les restes d’une grappe de feux, et les radiateurs collés et ajustés a leurs logements.




CHAPARRAL 2E  de la marque IMC P1040553-1--2a375f7

Voir le profil de l'utilisateur

3CHAPARRAL 2E  de la marque IMC Empty Re: CHAPARRAL 2E de la marque IMC le Mer 19 Oct - 19:25

CHAPARRAL 2E  de la marque IMC P1020089-1--1472bce

Le dessous à un fond plat comme la 2E réelle, bien visible lors de l'accident à Las Vegas en 1968, pas de bobo mais auto détruite

CHAPARRAL 2E  de la marque IMC 2-g-las-vegas-8_1...cident-r-2a3f3f3

Voir le profil de l'utilisateur

4CHAPARRAL 2E  de la marque IMC Empty Re: CHAPARRAL 2E de la marque IMC le Mer 19 Oct - 19:28

Décalques posés, une couche de vernis, reste la peinture bleu/noir a faire.

CHAPARRAL 2E  de la marque IMC P1050161-1--2c414fc

CHAPARRAL 2E  de la marque IMC P1050160-1--2c4151c

CHAPARRAL 2E  de la marque IMC P1050159-1--2c4152a

CHAPARRAL 2E  de la marque IMC P1050158-1--2c41536

Voir le profil de l'utilisateur

5CHAPARRAL 2E  de la marque IMC Empty Re: CHAPARRAL 2E de la marque IMC le Mer 19 Oct - 19:33

CHAPARRAL 2E  de la marque IMC Extrait-bouquin-2e-52503d

Voici les photos de la 2 E terminée, sous le soleil de la Bretagne.
Elle a été commencée en 2009

Fini le blanc, je vais pouvoir me consacrer a plein temps au rouge


CHAPARRAL 2E  de la marque IMC P1050451-1--2dc7468

CHAPARRAL 2E  de la marque IMC P1050437-1--2dc7481

CHAPARRAL 2E  de la marque IMC P1050454-1--2dc74d1

CHAPARRAL 2E  de la marque IMC P1050456-1--2dc7511

CHAPARRAL 2E  de la marque IMC P1050462-1--2dc752a

CHAPARRAL 2E  de la marque IMC P1050481-1--2dc754a

CHAPARRAL 2E  de la marque IMC P1050458-1--2dc74ab

CHAPARRAL 2E  de la marque IMC P1050469-1--2dc7689

CHAPARRAL 2E  de la marque IMC P1050468-1--2dc76a8

CHAPARRAL 2E  de la marque IMC P1050472-1--2dc76f5

CHAPARRAL 2E  de la marque IMC P1050475-1--2dc7726

CHAPARRAL 2E  de la marque IMC P1050464-1--2dc775a

CHAPARRAL 2E  de la marque IMC P1050460-1--2dc77a2

Voir le profil de l'utilisateur

6CHAPARRAL 2E  de la marque IMC Empty Re: CHAPARRAL 2E de la marque IMC le Mer 19 Oct - 19:34

Les grilles ont été très légèrement traitées, mais pour les dzus je ne sais pas faire, j’ai fait des essais évidement mais ce n’était pas satisfaisant à mes yeux.
Il faut que je réessaie, mais plus tard.

CHAPARRAL 2E  de la marque IMC P1050508-1--2dcbf10

CHAPARRAL 2E  de la marque IMC P1050509-1--2dcbf76

CHAPARRAL 2E  de la marque IMC P1050510-1--2dcc000

Voir le profil de l'utilisateur
