1CHEETAH au 1/24 de la marque COX Empty CHEETAH au 1/24 de la marque COX le Mer 14 Avr - 19:58

A force de suivre avec intérêt les reportages concernant cette drole d'auto, il fallait bien que cela arrive.

Possédant un kit plastique de la belle, trouvé dans une bourse 1/43, j’ai hésité entre acquérir un châssis magnésium et lui réaliser un châssis.
Ne voulant pas d’un moteur d’époque, à cause de la puissance et surtout du manque de frein, la solution qui s’offre à moi reste de le fabriquer.

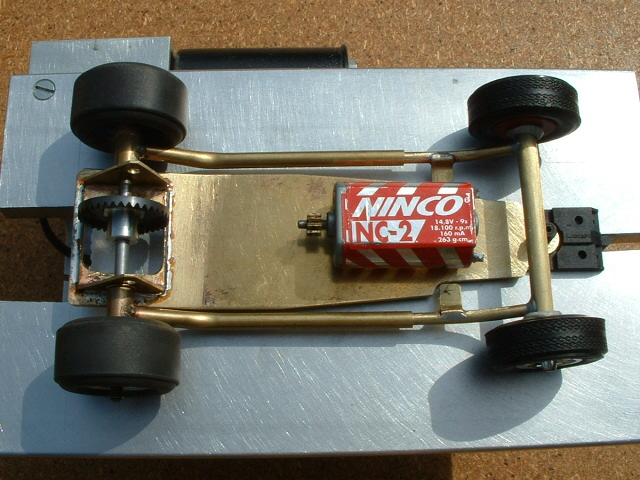

Pas si simple, car je veux absolument monter un pilote entier dans cette auto, et après avoir tourné autour de la carrosserie voici l’option que j’ai prise et le proto en laiton que j’ai réalisé.

Il est basé sur le principe du châssis iso fulcrum de la Cheetaracha de Gégé (celui du paté), un moteur NC2 ou NC5 sera monté a l’avant comme sur la vraie.
Je pense que cela doit fonctionner, j’en ai déjà réalisé un en Alu/laiton qui fonctionne très bien, sans bruit, mais c'est vrai qu'il a le moteur près de la couronne, impossible à réaliser ici.

Cela m’arrangerai que cette réalisation fonctionne, car réglable, ce châssis peut également aller sous la Cobra Wink

Affaire à suivre

Régis
CHEETAH au 1/24 de la marque COX Dscf0080-33acfe
CHEETAH au 1/24 de la marque COX Dscf0079-33ad0e
CHEETAH au 1/24 de la marque COX Dscf0084-33ad49
CHEETAH au 1/24 de la marque COX Dscf0082-33ad20
CHEETAH au 1/24 de la marque COX Dscf0085-33adb2
CHEETAH au 1/24 de la marque COX Dscf0083-33adc3

Voir le profil de l'utilisateur

2CHEETAH au 1/24 de la marque COX Empty Re: CHEETAH au 1/24 de la marque COX le Mer 14 Avr - 23:01

la Cheetah elle me fait penser à du Tex Avery et à une accélération trop forte à chaque fois que je la vois !!!

Voir le profil de l'utilisateur

3CHEETAH au 1/24 de la marque COX Empty Re: CHEETAH au 1/24 de la marque COX le Mar 11 Mai - 14:10

essai de roulage assez prometteur, mais il faut que je me penche sur la fixation de l’arrière du châssis dans la carrosserie, vu que j’ai viré le puits en plastique.

CHEETAH au 1/24 de la marque COX Dscf0004-344254
CHEETAH au 1/24 de la marque COX Dscf0003-34427b



photos du châssis, il est maintenant terminé, des modifications mineures seront apportées sur le prochain, mais rien de bien méchant.
L’ensemble est agréable à piloter et me plait bien, reste plus qu'a délirer sur la carrosserie.

Affaire à suivre donc.


CHEETAH au 1/24 de la marque COX Dscf0002-395300
CHEETAH au 1/24 de la marque COX Dscf0011-39530c
CHEETAH au 1/24 de la marque COX Dscf0009-39531a
CHEETAH au 1/24 de la marque COX Dscf0013-39532d
CHEETAH au 1/24 de la marque COX Dscf0012-39534a
CHEETAH au 1/24 de la marque COX Dscf0005-39535e

Voir le profil de l'utilisateur
Photos de la carrosserie avant peinture, les modif. et renforcements sont en blanc, facile Rolling Eyes

Le poste de pilotage est démontable ainsi que le radiateur, et comme un chaudronnier au 1/24 eme passait par là, je lui est demandé de former mes “headlight covers“ dans une feuille d’alu.
Le capot moteur a été découpé.
Le pilote, dont la position des mains a été adaptée a l'auto est issu du kit Monogram de la chaparral 2D.
Il est bien ce piloté, et cool avec ça Wink

La partie métallique du radiateur a été prélevée dans un rouleau qui a l'origine dans les années 30 40 ou 50? servait de cheville après avoir été découpé a la longueur voulue, roulé sur lui-meme et inséré dans le trou préalablement réalisé dans le mur.
La vis venait ensuite se visser dedans, étonnant et jamais vu avant.

J’ai piqué les idées pour les passages de roues, sur un forum, mais quand elles sont bonnes…


CHEETAH au 1/24 de la marque COX Dscf0001-5a40ad
CHEETAH au 1/24 de la marque COX Dscf0002-5a40af
CHEETAH au 1/24 de la marque COX Dscf0003-5a40b1
CHEETAH au 1/24 de la marque COX Dscf0004-5a40b4
CHEETAH au 1/24 de la marque COX Dscf0005-5a40b6
CHEETAH au 1/24 de la marque COX Dscf0006-5a40ba
CHEETAH au 1/24 de la marque COX Dscf0007-5a40c1

Voir le profil de l'utilisateur
Passons maintenant aux détails.

Confection des cerclages de cadrans en alu.
CHEETAH au 1/24 de la marque COX P1010594-1--1215613

CHEETAH au 1/24 de la marque COX P1010595-1--121563a

CHEETAH au 1/24 de la marque COX P1010596-1--121564a
Montage a blanc, super ça fonctionne, il reste maintenant a polir les cerclages peindre en noir mat
et poser les fonds de cadran.
CHEETAH au 1/24 de la marque COX P1010597-1--121565d

Voici le tableau de bord, avec les décalques posés et une goutte de résine par dessus pour figurer la vitre.

Les entourages en alu, c'est juste une solution pour récupérer une pièce Cox bien abimée,
avec a la clef un résultat propre sans aller jusqu'à l'ultra détaillage réalisé par les scratcheurs Allemands
CHEETAH au 1/24 de la marque COX P1010598-1--1224080
Les feux arrières, alu + résine colorée et levier de vitesse en alu
CHEETAH au 1/24 de la marque COX P1010599-1--12240d6
La partie moteur + radiateur, visible sur l'auto grace aux découpes du capot moteur.
CHEETAH au 1/24 de la marque COX P1010600-1--12240e2
L'habitacle modifié dans sa partie arrière.
CHEETAH au 1/24 de la marque COX P1010601-1--1224100

Voir le profil de l'utilisateur
Salut Regis,
toujours aussi impressionnant !
Crois tu que la position du pilote par rapport au volant est réaliste ?
Je connais des gars qui ne pourraient pas piloter cette auto...

Voir le profil de l'utilisateur

7CHEETAH au 1/24 de la marque COX Empty Re: CHEETAH au 1/24 de la marque COX le Jeu 20 Mai - 12:26

Desmo a écrit:Salut Regis,
toujours aussi impressionnant !
Crois tu que la position du pilote par rapport au volant est réaliste ?
Je connais des gars qui ne pourraient pas piloter cette auto...

Bonjour Damien

C'est vrai que j'ai dû composer avec les contraintes de la maquette et du pilote, mais je ne dois pas être loin de la vérité, dans la vrai, il ne doit avoir beaucoup plus de place.


Quand aux improbables pilotes, je pense en connaitre Wink

CHEETAH au 1/24 de la marque COX Dscn5275-vi-1c59567

Voir le profil de l'utilisateur

8CHEETAH au 1/24 de la marque COX Empty Re: CHEETAH au 1/24 de la marque COX le Mar 25 Mai - 19:17

La roue de secours et son système de fixation faisant vraiment trop ''cheap'' elle a été modifiée.
Réalisation d'une fausse jante en alu + un insert moulé en sintofer, un peu de peinture, et voilà , c'est plus sympa maintenant.


CHEETAH au 1/24 de la marque COX P1010602-1--124014d

CHEETAH au 1/24 de la marque COX P1010603-1--1240153

CHEETAH au 1/24 de la marque COX P1010604-1--1240157

CHEETAH au 1/24 de la marque COX P1010815-1--1326ec7

CHEETAH au 1/24 de la marque COX P1010726-1--12c1e53

CHEETAH au 1/24 de la marque COX P1010812-1c8b496

Voir le profil de l'utilisateur

9CHEETAH au 1/24 de la marque COX Empty Re: CHEETAH au 1/24 de la marque COX le Sam 23 Mar - 22:43

La cheetah est finie depuis longtemps, mais ce post n'a jamais été terminé, voila, c'est chose faite


Remontage soigné du châssis, il fonctionne impeccable, reste plus qu'a traiter les jantes cox.
Une bonne nouvelle concernant la peinture de la carrosserie, après 2 semaines sans y toucher,
c'est moins pire que prévu, elle sera simplement satinée au lieu d'être brillante.

CHEETAH au 1/24 de la marque COX P1010722-1--12c1e0e

CHEETAH au 1/24 de la marque COX P1010723-1--12c1e1f

CHEETAH au 1/24 de la marque COX P1010724-1--12c1e30

CHEETAH au 1/24 de la marque COX P1010725-1--12c1e46

et montage du pilote qui est vissé a son siège

CHEETAH au 1/24 de la marque COX P1010726-1--12c1e53


Le pilote est maintenant dans l'auto,
mais ça rentre au chausse-pied.


CHEETAH au 1/24 de la marque COX P1010815-1--1326ec7

CHEETAH au 1/24 de la marque COX P1010818-1--1326ee4

CHEETAH au 1/24 de la marque COX P1010819-1--1326f0f


Photos de la bête, entre deux nuages.

CHEETAH au 1/24 de la marque COX P1010822-1--133fa44

Le chassis est maintenant équipé de ces jantes en magnésium, le train arrière est extra large, mais les pneus ne dépassent pas de la carrosserie.

CHEETAH au 1/24 de la marque COX P1010825-1--133fa70

CHEETAH au 1/24 de la marque COX P1010827-1--133fa94

CHEETAH au 1/24 de la marque COX P1010824-1--133fab7

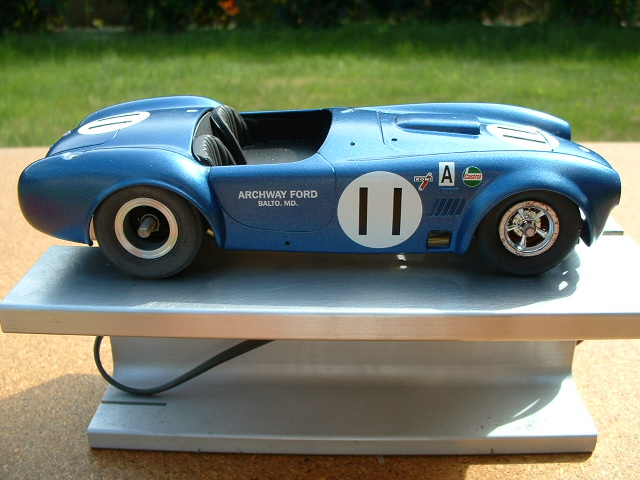

Voici la dernière arrivée à l’atelier.

Une grosse bleue pour aller avec la verte et la rouge.

Je n’accrochais vraiment pas avec la Strombecker, mais j’ai changé d’avis après avoir vu ce qu’en a fait Chope Man.

Elle est en très bon état, sauf qu’il manque les feux et le train arrière, celui-ci a été remplacé par des excellents silicones, qui iront parfaitement sur une autre auto.

Pas grave en fait, j’ai du magnésium Cox pour sa nouvelle vie.

Elle n’est pas prête à passer sur le billard, mais son tour viendra.


CHEETAH au 1/24 de la marque COX P1040291-1--274b949

CHEETAH au 1/24 de la marque COX P1040292-1--274b9ba

CHEETAH au 1/24 de la marque COX P1040293-1--274ba15

CHEETAH au 1/24 de la marque COX P1040294-1--274ba8f

Marrant la couleur de la verte
