1FERRARI 612  CAN AM Empty FERRARI 612 CAN AM le Ven 20 Nov - 16:47

FERRARI 612  CAN AM Ferrari-612-can-p...6-big-1--4c76366

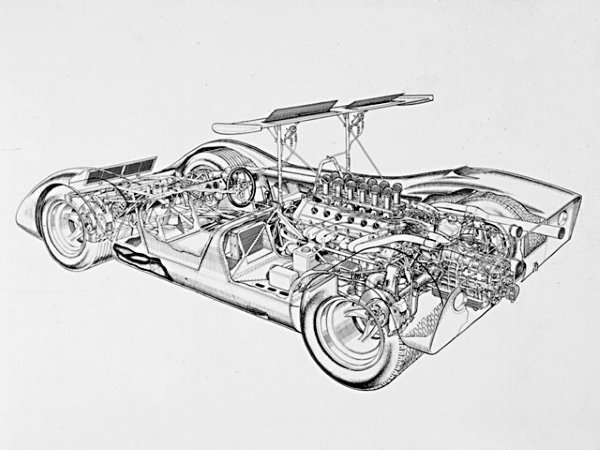

FERRARI 612  CAN AM Cutaway-20612-20can-am-1--4c76370

FERRARI 612  CAN AM Ferrar11-1--4c76376

FERRARI 612  CAN AM Med_gallery_99_362_29106-1--4c76386

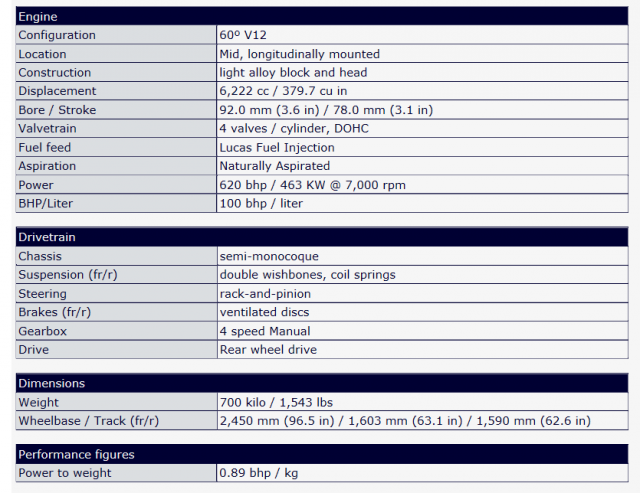

FERRARI 612  CAN AM Capture-sp-cifications-4c763ca


Pas question d'être à la bourre pour Bordeaux 2016.

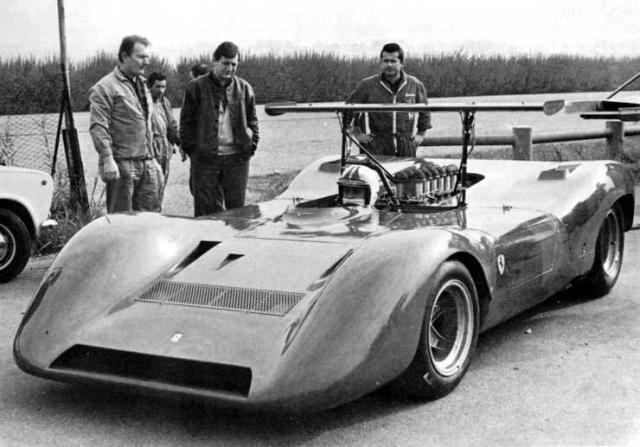

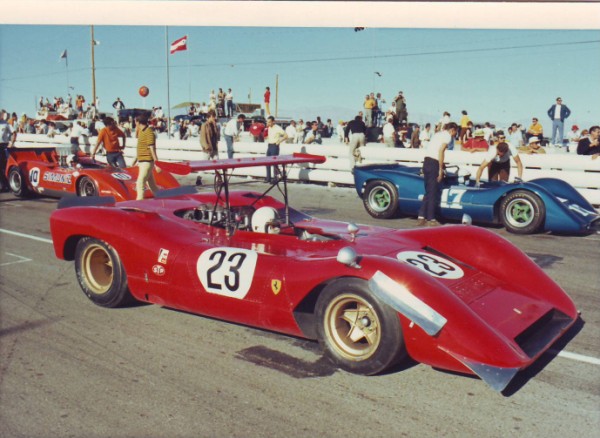

Il est question de CAN AM, et je pense que le plateau va être exceptionnel.

Les autos sont des monstres avec de gros moteurs, mais leurs formes ne sont pas très compliquées pour certaines.

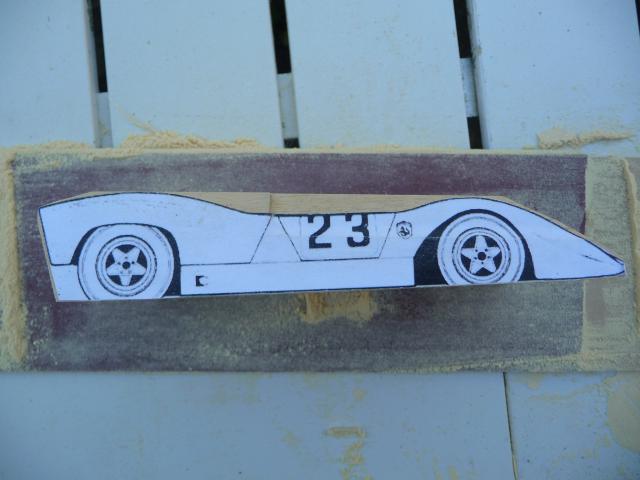

Voici donc un plan, pas très juste , mais il faut bien commencer avec quelque chose, et puis c'est pour réaliser une voiture de slot au 1/24.

FERRARI 612  CAN AM Capture-612-4c7637e

C'est bien sûr du 1/24, le32 ème, c'est trop petit pour mes pauvres yeux.

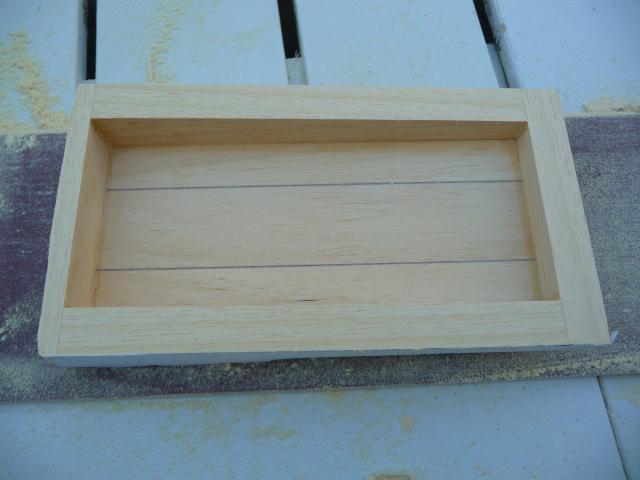

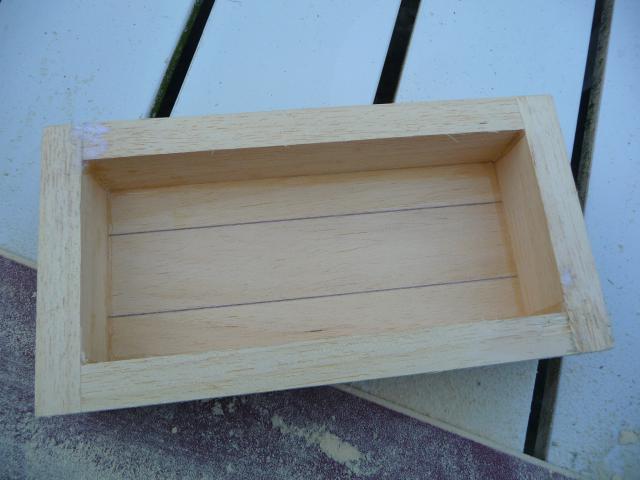

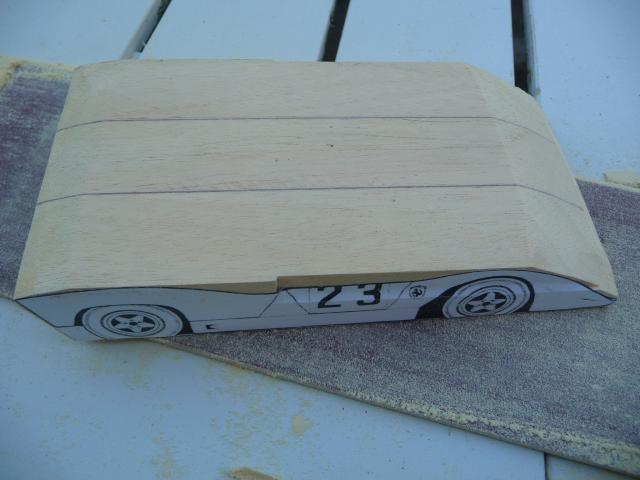

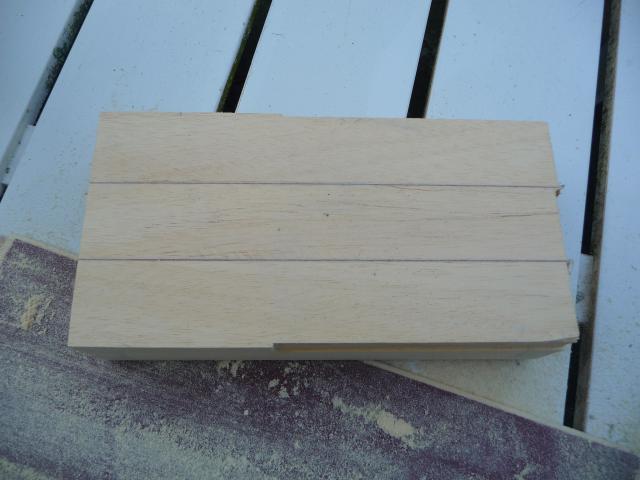

Voici la boite réalisée en obèche.

Toujours la même méthode de construction.

Les 2 lignes noires sont en contre plaqué de 1 mm collé entre les baguettes de bois, elles  vont me servir pour réaliser une voiture symétrique.

Enfin j'espère  Rolling Eyes

FERRARI 612  CAN AM P1120917-4c7aa06

FERRARI 612  CAN AM P1120918-4c7aa0e

FERRARI 612  CAN AM P1120919-4c7aa16

FERRARI 612  CAN AM P1120920-4c7aa20

FERRARI 612  CAN AM P1120921-4c7aa2c

Voir le profil de l'utilisateur

2FERRARI 612  CAN AM Empty Re: FERRARI 612 CAN AM le Ven 20 Nov - 18:18

encore un beau projet bon courage

Voir le profil de l'utilisateur

3FERRARI 612  CAN AM Empty Re: FERRARI 612 CAN AM le Sam 21 Nov - 10:29

Merci Martial, le projet est motivant, le seul regret, c’est que l’aileron ne sera pas fonctionnel, trop fragile

en course.

L’auto est déjà bien avancée, les photos vont  défilées  assez rapidement, je ne suis pas si rapide que ça.



A ce stade, elle pèse 44 g, cela va être difficile de faire en dessous de 40 g, une fois terminée.


FERRARI 612  CAN AM P1120924-4c7f004

FERRARI 612  CAN AM P1120925-4c7f013

FERRARI 612  CAN AM P1120926-4c7f01e

FERRARI 612  CAN AM P1120959-4c7f029

FERRARI 612  CAN AM P1120960-4c7f03c

FERRARI 612  CAN AM Xmam6693_68000-96...2swkx-1--4c7f049

Voir le profil de l'utilisateur

4FERRARI 612  CAN AM Empty Re: FERRARI 612 CAN AM le Lun 23 Nov - 22:17

Je continue de jouer avec mes limes et mes gabarits en carton.

Le but étant d'essayer de faire au moins aussi bien que la résine germanique au 1/24 ci-dessous.

A l'ère de l'impression  3d, faut être fou.

FERRARI 612  CAN AM 6126802-1--4cae90a


FERRARI 612  CAN AM P1120961-4c900c4

FERRARI 612  CAN AM P1120963-4c900cf

FERRARI 612  CAN AM P1120964-4c900e0

FERRARI 612  CAN AM P1120965-4c900f1

FERRARI 612  CAN AM P1120966-4c90103

FERRARI 612  CAN AM P1120968-4c90113

Voir le profil de l'utilisateur

5FERRARI 612  CAN AM Empty Re: FERRARI 612 CAN AM le Mer 25 Nov - 10:01

Elle fait maintenant 38 g.



FERRARI 612  CAN AM P1120969-4c9ecbb

FERRARI 612  CAN AM P1120970-4c9ecbe

FERRARI 612  CAN AM P1120971-4c9ecc8

FERRARI 612  CAN AM P1120972-4c9eccf

Reste a faire le becquet

FERRARI 612  CAN AM Dscn5147-1--4cb6903[/quote]

Voir le profil de l'utilisateur

6FERRARI 612  CAN AM Empty Re: FERRARI 612 CAN AM le Sam 28 Nov - 12:17

L’idée est de recouvrir la partie centrale de l’auto en tôle d’aluminium, d’épaisseur 0.3mm.

J’ai réalisé un essai vite fait afin de voir si cela est possible.

L’outil  est sommaire, et avec le reste de tôle qu’il me reste et un manche de pinceau pour repousser le tôle, voici ce que ça donne.

Ce n’est pas parfait mais c’est réalisable, les pièces seront refaites des que je récupère la tôle.


Pour le becquet arrière, je n’ai pas  encore trouvé la solution qui me satisfait, mais l’idée n’est pas abandonnée.


FERRARI 612  CAN AM P1120987-4cdfbf8

FERRARI 612  CAN AM P1120988-4cdfbea

FERRARI 612  CAN AM P1120991-4cdfbd4[/quote]

Voir le profil de l'utilisateur

7FERRARI 612  CAN AM Empty Re: FERRARI 612 CAN AM le Sam 5 Déc - 22:47

FERRARI 612  CAN AM P1130047-4d09cc4

FERRARI 612  CAN AM P1130048-4d09cd0

FERRARI 612  CAN AM P1130049-4d09d54

Voici la dernière pièce en alu, brut de découpage , elle sera ensuite ajustée , formée et collée à l’araldite sur la carrosserie.

FERRARI 612  CAN AM P1130050-4d225e2

La carrosserie en cours d’amaigrissement, dremel et toile abrasive roulée  feront l’affaire.

FERRARI 612  CAN AM P1130053-4d225fa

A l’issue de la séance, la carrosserie pèse 35g  pour des dimensions de 88 par 173 mm.

FERRARI 612  CAN AM P1130054-4d22611

FERRARI 612  CAN AM P1130055-4d22629

FERRARI 612  CAN AM P1130057-4d22651


De vrais monstres ces autos, la voici à côté d’une Porsche Russkit, je n’ai pas résisté à l’envie de la peindre en rouge pour juger des formes de l’auto.

FERRARI 612  CAN AM P1130068-4d22660

FERRARI 612  CAN AM P1130069-4d2266e

FERRARI 612  CAN AM P1130070-4d2267d

Voir le profil de l'utilisateur

8FERRARI 612  CAN AM Empty Re: FERRARI 612 CAN AM le Lun 7 Déc - 21:43

Un peu  d'acajou et de l'alu pour faire solide.

FERRARI 612  CAN AM P1130071-4d2eb16

FERRARI 612  CAN AM P1130072-4d2eb3d

FERRARI 612  CAN AM P1130074-4d2eb73

FERRARI 612  CAN AM P1130075-4d2eb51

FERRARI 612  CAN AM P1130077-4d2eb59

FERRARI 612  CAN AM P1130079-4d2eb67

Voir le profil de l'utilisateur

9FERRARI 612  CAN AM Empty Re: FERRARI 612 CAN AM le Mer 9 Déc - 22:46

A la fin, tu la passe au feu pour supprimer ce qui reste de bois et avoir une carro 100% alu ?

Voir le profil de l'utilisateur

10FERRARI 612  CAN AM Empty Re: FERRARI 612 CAN AM le Ven 11 Déc - 7:09

L’avantage de la tôle d’alu, c’est de pouvoir réaliser des détails infaisables en bois, de plus cela permet d’éviter la gravure dans le bois pour simuler les différents panneaux.

Cela renforce également.

Il suffira de charger, en apprêt  pour avoir une carrosserie lisse

Voir le profil de l'utilisateur

11FERRARI 612  CAN AM Empty Re: FERRARI 612 CAN AM le Ven 11 Déc - 7:21

FERRARI 612  CAN AM P1130081-4d33659

Voici la photo des échappements, tôles d’aluminium collées et percées pour le  montage des tubes en plastique qui sont en plus collés.



FERRARI 612  CAN AM P1130108-4d39ebb

FERRARI 612  CAN AM P1130109-4d39ec4

Parce que je n'ai pas réussi a coller correctement la tôle d'alu sur un aileron en bois,
voici l'aileron réalisé en alu, avec ses volets de freinage.

FERRARI 612  CAN AM P1130107-4d39edc

FERRARI 612  CAN AM P1130106-4d39eeb

FERRARI 612  CAN AM Capture612-4-4d39f00


Voici les jantes en aluminium réalisées sur mon tour à métaux.

Les inserts en résine ont été ajustés  et collés sur une rondelle en aluminium.


FERRARI 612  CAN AM Ferrar11-1--4c76376

FERRARI 612  CAN AM P1130125-4d78fe3

Voir le profil de l'utilisateur

12FERRARI 612  CAN AM Empty Re: FERRARI 612 CAN AM le Ven 11 Déc - 20:33

La couronne est vissée directement sur la jante ?

Voir le profil de l'utilisateur

13FERRARI 612  CAN AM Empty Re: FERRARI 612 CAN AM le Sam 12 Déc - 10:21

depeu a écrit:La couronne est vissée directement sur la jante ?


Oui, pour pouvoir monter le moteur dans cette position, ainsi que les pneus larges, il a fallu s’adapter Wink






L'aileron est bien avancé, il sera amovible et pas trop coincé dans la carrosserie  pour ne pas brider les légers mouvements du châssis.

FERRARI 612  CAN AM P1130128-4d827da

FERRARI 612  CAN AM P1130127-4d827de

Réalisation des pièces du châssis en laiton, du bon, dont je fais provision lors des bourses CR.

FERRARI 612  CAN AM P1130144-4dad87a

FERRARI 612  CAN AM P1130145-4dad88a

free wheels comme disent les Anglais, sur corde à piano, l'ensemble est monté dans le tube avant du châssis et est censé donner de la souplesse au train avant.

FERRARI 612  CAN AM P1130161-4dad79c

FERRARI 612  CAN AM P1130163-4dad7c3

FERRARI 612  CAN AM P1130164-4dad7d6

FERRARI 612  CAN AM P1130167-4dad7e7

FERRARI 612  CAN AM P1130168-4dad7f3

FERRARI 612  CAN AM P1130169-4dad816

FERRARI 612  CAN AM P1130170-4dad81f

FERRARI 612  CAN AM P1130171-4dad82a

FERRARI 612  CAN AM P1130172-4dad83c

FERRARI 612  CAN AM P1130173-4dad84a

FERRARI 612  CAN AM P1130175-4dad859

Voir le profil de l'utilisateur

14FERRARI 612  CAN AM Empty Re: FERRARI 612 CAN AM le Dim 13 Déc - 21:00

Hier, j’ai réalisé les feux arrières, avec les morceaux de feux d’une auto échelle 1.

Ils sont collés sur de l’aluminium, et usines sur mon tour.

FERRARI 612  CAN AM P1130181-4dbcd24

FERRARI 612  CAN AM P1130183-4dbcd4e


FERRARI 612  CAN AM P1130184-4dbcd5a

Voir le profil de l'utilisateur

15FERRARI 612  CAN AM Empty Re: FERRARI 612 CAN AM le Lun 14 Déc - 8:58

le truc c'est qu'on reste sans voix !!!  J'sais pas quoi dire ........... santa

Voir le profil de l'utilisateur

16FERRARI 612  CAN AM Empty Re: FERRARI 612 CAN AM le Dim 20 Déc - 13:58

DBL a écrit:le truc c'est qu'on reste sans voix !!!  J'sais pas quoi dire ........... santa

C’est parce qu’il n’y a que les photos des pièces réussies, rassure toi il y a des loupés , mais bizarrement , je ne fais pas de photos Wink

Un exemple, le châssis, je ne l'ai pas sorti bon du premier coup, j'ai bien galéré pour faires tenir tous les petits morceaux ensemble, j'ai dû m’y reprendre à trois fois.


Voici le moteur réduit au strict minimum pour une question de poids, l'auto avec son chassis pèse maintenant 210g, et il me reste encore à renforcer la partie avant.

FERRARI 612  CAN AM P1130338-4dd1ed9

FERRARI 612  CAN AM P1130335-4dd1ee2

FERRARI 612  CAN AM P1130349-4dd1eeb

FERRARI 612  CAN AM P1130350-4dd1ef2

FERRARI 612  CAN AM P1130348-4dd1ef8

Voir le profil de l'utilisateur

17FERRARI 612  CAN AM Empty Re: FERRARI 612 CAN AM le Dim 20 Déc - 23:07

Superbe le moteur...le reste aussi.

Voir le profil de l'utilisateur

18FERRARI 612  CAN AM Empty Re: FERRARI 612 CAN AM le Jeu 24 Déc - 17:20

Dernières photos avant Noël.

Je suis content, comme j’ai de la place, j’ai réussi à glisser un pilote PSK en entier, copieusement meulé, auquel j’ai remplacé la tête.



FERRARI 612  CAN AM P1130360-4ddd97d

FERRARI 612  CAN AM Ferrari-612-can-s...7-big-1--4ddda0d

FERRARI 612  CAN AM P1130362-4ddd981

FERRARI 612  CAN AM P1130361-4ddd986

FERRARI 612  CAN AM P1130363-4ddd98b

FERRARI 612  CAN AM P1130364-4ddd994

Voir le profil de l'utilisateur

19FERRARI 612  CAN AM Empty Re: FERRARI 612 CAN AM le Mar 10 Mai - 21:21

Reprise des hostilités après une grosse coupure, résultat, je ne suis pas loin d'être à la bourre Rolling Eyes

La 24 est bien avancée, mais la 32 est à la peine.


Il reste a vernir la carrosserie après dépose des  décalques.

Le volant réalisé ce matin, est en laiton et alu, il nécessite une petite retouche à la lime de la partie alu, avant peinture.

L'anneau soudé à l'étain, est obtenu à partir d’une tige de laiton de Ø 1,5mm, la partie en alu a été tournée et ajustée.

FERRARI 612  CAN AM P1150327-4f4d91f

FERRARI 612  CAN AM P1150331-4f4d92e

FERRARI 612  CAN AM P1150332-4f4d932

FERRARI 612  CAN AM P1150333-4f4d938

FERRARI 612  CAN AM 6772140269_cf10971f98_b-1--4f4db1e

Le drôle de frein est a sa place.

FERRARI 612  CAN AM P1150334-4f4d946

FERRARI 612  CAN AM Capture612-4-4d39f00

Voir le profil de l'utilisateur

20FERRARI 612  CAN AM Empty Re: FERRARI 612 CAN AM le Ven 13 Mai - 19:44

Elle est presque terminée.

Photos vite faites ce matin entre 2 averses


FERRARI 612  CAN AM P1150350-4f5caff

FERRARI 612  CAN AM P1150349-4f5cb07

FERRARI 612  CAN AM P1150351-4f5cb14

Voir le profil de l'utilisateur

21FERRARI 612  CAN AM Empty Re: FERRARI 612 CAN AM le Lun 16 Mai - 20:23

Voici les dernières photos, l'auto est fin prête pour la course début Juin à  Bordeaux, j'espère ne pas la casser.

FERRARI 612  CAN AM P1150374-4f62d33

FERRARI 612  CAN AM P1150373-4f62cc7

FERRARI 612  CAN AM P1150376-4f62ccd

FERRARI 612  CAN AM P1150385-4f62cd3

FERRARI 612  CAN AM P1150377-4f62cdf

FERRARI 612  CAN AM P1150379-4f62ce9

FERRARI 612  CAN AM P1150380-4f62ced

FERRARI 612  CAN AM P1150381-4f62cef

FERRARI 612  CAN AM P1150383-4f62cf3

FERRARI 612  CAN AM P1150384-4f62cf5

FERRARI 612  CAN AM P1150389-4f62d0e


FERRARI 612  CAN AM P1150390-4f62cf9

Voir le profil de l'utilisateur

22FERRARI 612  CAN AM Empty Re: FERRARI 612 CAN AM le Mar 17 Mai - 8:51

que dire..........! Shocked

Voir le profil de l'utilisateur

23FERRARI 612  CAN AM Empty Re: FERRARI 612 CAN AM le Mar 17 Mai - 18:28

pas mieux !!!

Voir le profil de l'utilisateur

24FERRARI 612  CAN AM Empty Re: FERRARI 612 CAN AM le Mer 18 Mai - 11:22

Idem

Voir le profil de l'utilisateur

25FERRARI 612  CAN AM Empty Re: FERRARI 612 CAN AM le Mer 18 Mai - 17:23

...si, je note que les branches du volant n'ont pas été ajourées !

Si tu veux je peux te prêter ma Black et Decker avec la boite de forets... lol!
