1SLOT Indy 500  CHENOWTH au 1/24 Empty SLOT Indy 500 CHENOWTH au 1/24 le Sam 9 Mar - 10:10

Pour Bordeaux cette année, le thème étant Indianapolis 500, jusqu'à 1968 inclus, j’ai décidé de présenter et courir avec une auto en bois.

Le choix des maquettes au 1/24 étant restreint, il y a de fortes chances de voir les mêmes autos, lotus turbine, Kurtis kraft, lotus indy, et Watson roadster.

Alors en cherchant sur le net pour la période arrêtée, je suis tombé sur cette auto, dont je n’avais jamais entendu parler.

La Chenowth, du nom de son propriétaire Chuck Chenowth, elle a été Construite en 1960, et est propulsée par un Chevy v8 alors que dans ce genre de course, c’est le moteur Offenhauser qui domine.

De fait, cela a été le premier v8 Chevy à tenter de se qualifier au Indianapolis Motor Speedway.

Dans sa carrière elle a subit de multiples modifications, en fonction des catégories dans lesquelles elle a été engagée, comme en atteste les photos ci-dessous, mais elle est maintenant restaurée et participe à de nombreuses courses vintage.



SLOT Indy 500  CHENOWTH au 1/24 1960-1-1--3c7c19c

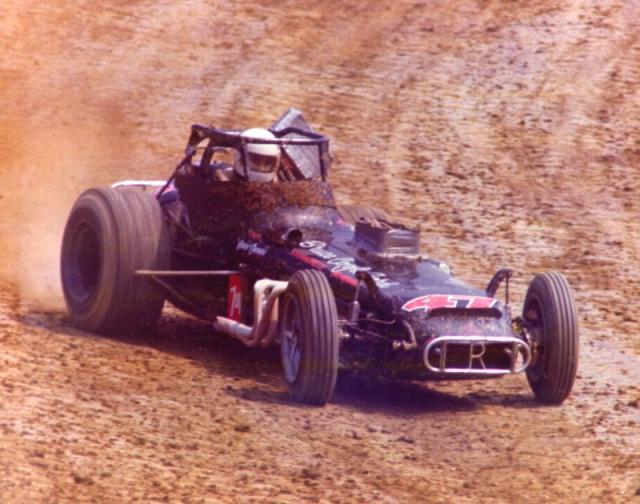

SLOT Indy 500  CHENOWTH au 1/24 Schleppirace47-1--3c7c183

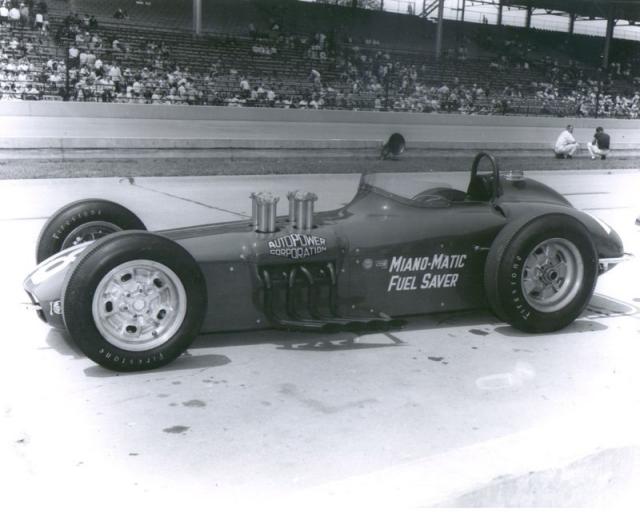

SLOT Indy 500  CHENOWTH au 1/24 1963-2-20-craig-1--3c7c190

SLOT Indy 500  CHENOWTH au 1/24 Indy2-3c7c1cd

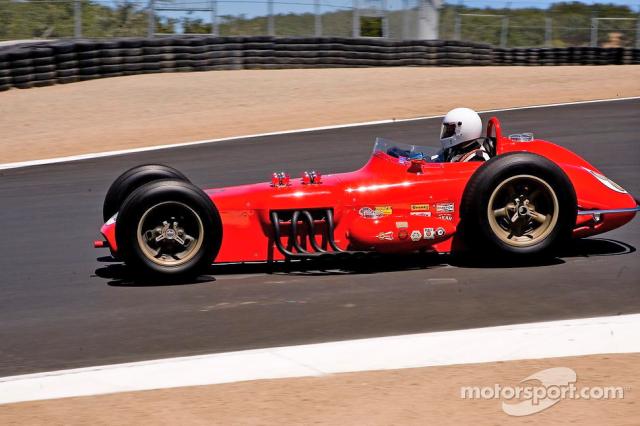

SLOT Indy 500  CHENOWTH au 1/24 S1_1-1--3c7c1e6

Comme il n’existe pas de plan pour réaliser la carrosserie, je vais devoir me contenter des photos disponibles sur le net.

Après avoir déterminé les dimensions de l’auto au 1/24, j’ai commencé par coller mes tasseaux de bois pour constituer la carrosserie.


SLOT Indy 500  CHENOWTH au 1/24 P1070869-1--3c7c206

SLOT Indy 500  CHENOWTH au 1/24 P1070870-1--3c7c21a

Première pesée afin de voir si je respecte les spécifications du bureau d'études Rolling Eyes
A ce stade 20g c'est bien, c'est le même poids qu'une carrosserie d'indy en plastique au 1/24.

SLOT Indy 500  CHENOWTH au 1/24 P1070871-1--3c7c223

SLOT Indy 500  CHENOWTH au 1/24 P1070872-1--3c7c23b

Voir le profil de l'utilisateur

2SLOT Indy 500  CHENOWTH au 1/24 Empty Re: SLOT Indy 500 CHENOWTH au 1/24 le Lun 11 Mar - 21:32

Collage de morceaux de bois pour créer le petit carénage arrière et une ouverture de refroidissement du pont.

SLOT Indy 500  CHENOWTH au 1/24 P1070811

SLOT Indy 500  CHENOWTH au 1/24 P1070812

SLOT Indy 500  CHENOWTH au 1/24 P1070813

Voir le profil de l'utilisateur

3SLOT Indy 500  CHENOWTH au 1/24 Empty Re: SLOT Indy 500 CHENOWTH au 1/24 le Mar 12 Mar - 10:25

http://img94.xooimage.com/files/4/c/3/1960-1-1--3c7c19c.jpg

... je croyais que c'était le véhicule en arrière plan que tu allais faire, en fait non !

Sinon d’après les photos tu es assez libre, à chaque version tu enlèves ou rajoutes un morceau l'allonges ou le recoupes ! Du coup si tu coupes trop court tes admissions de carbu, c'est pas grave, tu changes le nom de la version !

Je suis sure que tu vas mettre le réservoir à l’extérieur sur ta version




Dernière édition par GdPAT le Mar 12 Mar - 10:40, édité 1 fois

Voir le profil de l'utilisateur

4SLOT Indy 500  CHENOWTH au 1/24 Empty Re: SLOT Indy 500 CHENOWTH au 1/24 le Mar 12 Mar - 10:38

J'arrive trop tard , zut zut et rezut ...

Indy 500 avant 68, ayant participé au moins aux essais , ou à la course ?

Enfin bref : y'a eu cette petite voiture : au moins pour info :

http://retroscenemag.com/post/Smokey-Yunick-and-the-Hurst-Floor-Shifter-Special.aspx


http://www.flickr.com/photos/antsphoto/5901748539/lightbox/

Voir le profil de l'utilisateur

5SLOT Indy 500  CHENOWTH au 1/24 Empty Re: SLOT Indy 500 CHENOWTH au 1/24 le Mar 12 Mar - 17:42

Il y a un anglais qui est déja dessus

SLOT Indy 500  CHENOWTH au 1/24 Cimg0811

SLOT Indy 500  CHENOWTH au 1/24 Cimg0810

SLOT Indy 500  CHENOWTH au 1/24 Cimg0812

Voir le profil de l'utilisateur

6SLOT Indy 500  CHENOWTH au 1/24 Empty Re: SLOT Indy 500 CHENOWTH au 1/24 le Mar 12 Mar - 18:38

aux temps pour moi ! Mais je suis sure que ça t'aurait branché de la faire !

Voir le profil de l'utilisateur

7SLOT Indy 500  CHENOWTH au 1/24 Empty Re: SLOT Indy 500 CHENOWTH au 1/24 le Mer 13 Mar - 19:37

ça va surement se compliquer après, mais pour l'instant
ça avance pas mal.

SLOT Indy 500  CHENOWTH au 1/24 P1070814

SLOT Indy 500  CHENOWTH au 1/24 P1070815

SLOT Indy 500  CHENOWTH au 1/24 P1070816

SLOT Indy 500  CHENOWTH au 1/24 P1070817

Voir le profil de l'utilisateur

8SLOT Indy 500  CHENOWTH au 1/24 Empty Re: SLOT Indy 500 CHENOWTH au 1/24 le Sam 16 Mar - 12:15

Réalisation des bouchons en alu des 2 réservoirs huile et essence.

Les pipes d'admission ont été achetées chez Jens Scale model et montées sur une petite plaque alu.

Sympa ce site, il y a du matos et une belle galerie (1/24 only)

SLOT Indy 500  CHENOWTH au 1/24 P1070910

SLOT Indy 500  CHENOWTH au 1/24 P1070911

Voir le profil de l'utilisateur

9SLOT Indy 500  CHENOWTH au 1/24 Empty Re: SLOT Indy 500 CHENOWTH au 1/24 le Mar 19 Mar - 19:55

Façonnage du saute-vent.

SLOT Indy 500  CHENOWTH au 1/24 P1070818

SLOT Indy 500  CHENOWTH au 1/24 P1070819

SLOT Indy 500  CHENOWTH au 1/24 P1070820

SLOT Indy 500  CHENOWTH au 1/24 P1070821

SLOT Indy 500  CHENOWTH au 1/24 P1070822

Petite mise en situation pour juger des proportions, et pour réfléchir à l’implantation du moteur.

Ce sera un 26D c’est sur, mais pour ce qui est du châssis, c’est l’inconnue, l’auto est basse, ça va encore être du sport pour tout faire rentrer, j’adore.


SLOT Indy 500  CHENOWTH au 1/24 P1070824

SLOT Indy 500  CHENOWTH au 1/24 P1070823

SLOT Indy 500  CHENOWTH au 1/24 P1070825

Voir le profil de l'utilisateur

10SLOT Indy 500  CHENOWTH au 1/24 Empty Re: SLOT Indy 500 CHENOWTH au 1/24 le Sam 23 Mar - 13:51

Réalisation des 4 ouvertures qui laisseront passer les 8 cornets d’admission.

La carrosserie à ce stade pèse 18g, et avec le pilote les cornets et les bouchons, ce morceau de bois commence à ressembler à une auto.

SLOT Indy 500  CHENOWTH au 1/24 P1070827

SLOT Indy 500  CHENOWTH au 1/24 P1070828

SLOT Indy 500  CHENOWTH au 1/24 P1070913

SLOT Indy 500  CHENOWTH au 1/24 P1070914

Voir le profil de l'utilisateur

11SLOT Indy 500  CHENOWTH au 1/24 Empty Re: SLOT Indy 500 CHENOWTH au 1/24 le Mer 27 Mar - 6:20

Passons maintenant à la réalisation du chassis en laiton.
Simple avec un maximum de poids en bas, il sera uniquement maintenu au chassis par l'axe arrière.

SLOT Indy 500  CHENOWTH au 1/24 P1070917

SLOT Indy 500  CHENOWTH au 1/24 P1070918

SLOT Indy 500  CHENOWTH au 1/24 P1070919

Voir le profil de l'utilisateur

12SLOT Indy 500  CHENOWTH au 1/24 Empty Re: SLOT Indy 500 CHENOWTH au 1/24 le Jeu 28 Mar - 20:03

Voici le châssis terminé, en fait, ce n’est pas vraiment un châssis.

Il est très simple, et réalisé en barre de laiton de Ø 2.5 et 2 + tôle d’épaisseur 1mm.

Maintenu à la carrosserie uniquement par l’axe arrière, l’axe de roue avant passe dans un tube collé.

Avantage, on gagne le poids des puits de fixation+ les vis, pas toujours facile à placer, et comme à l’arrière les paliers collés dans la carrosserie ont un Ø intérieur supérieur à celui de l’axe, cela autorise un peu de liberté à la carrosserie.

Et en prime, l'affiche de la rencontre

SLOT Indy 500  CHENOWTH au 1/24 P1070920

SLOT Indy 500  CHENOWTH au 1/24 P1070921

SLOT Indy 500  CHENOWTH au 1/24 P1070922

SLOT Indy 500  CHENOWTH au 1/24 P1070923

SLOT Indy 500  CHENOWTH au 1/24 Poster10

Voir le profil de l'utilisateur

13SLOT Indy 500  CHENOWTH au 1/24 Empty Re: SLOT Indy 500 CHENOWTH au 1/24 le Jeu 28 Mar - 21:31

je crois que c'est ta meilleure réalisation vue de dessous !

J'aime beaucoup ta fixation type "HRS devant", un peu comme sur l'arrière de la Clio NSR !

ET l'affiche de Bordeaux est encore une franche réussite aussi.



Voir le profil de l'utilisateur

14SLOT Indy 500  CHENOWTH au 1/24 Empty Re: SLOT Indy 500 CHENOWTH au 1/24 le Dim 31 Mar - 10:19

Pour moi la plus belle, c’est toujours la dernière, les autres sont remisées dans le bunker.

Aujourd’hui, c’est peinture du mécano, Indy of course.

SLOT Indy 500  CHENOWTH au 1/24 P1070927


SLOT Indy 500  CHENOWTH au 1/24 P1070926

Voir le profil de l'utilisateur

15SLOT Indy 500  CHENOWTH au 1/24 Empty Re: SLOT Indy 500 CHENOWTH au 1/24 le Dim 21 Avr - 19:31

Voici les échappements réalisés aujourd’hui, il va maintenant falloir réfléchir au moyen de fixation dans la carrosserie.

SLOT Indy 500  CHENOWTH au 1/24 P1080110

SLOT Indy 500  CHENOWTH au 1/24 P1080111

SLOT Indy 500  CHENOWTH au 1/24 P1080112

SLOT Indy 500  CHENOWTH au 1/24 P1080113

SLOT Indy 500  CHENOWTH au 1/24 P1080114

SLOT Indy 500  CHENOWTH au 1/24 P1080115

Voir le profil de l'utilisateur

16SLOT Indy 500  CHENOWTH au 1/24 Empty Re: SLOT Indy 500 CHENOWTH au 1/24 le Dim 21 Avr - 23:37

pas sure que ce soit assez solide mais si tu colles du copper tape à l’intérieur ça te permettra de souder tes échappements à la carro

Le truc c'est de s’assurer que le cuivre reste bien coller, c'est pas sure.

Sinon, bah j'ai pas d'autres idées !


Voir le profil de l'utilisateur

17SLOT Indy 500  CHENOWTH au 1/24 Empty Re: SLOT Indy 500 CHENOWTH au 1/24 le Mer 24 Avr - 21:34

Merci pour ton aide, mais je pense que je vais coller les échappements a l’araldite, il faut que cela soit solide, car ceux-ci dépassent bien de la carrosserie.

En attendant d’approfondir la chose, j’ai réalisé les 14 ouïes d’aération du côté droit, dans une petite tôle alu.

SLOT Indy 500  CHENOWTH au 1/24 P1080110

Voir le profil de l'utilisateur

18SLOT Indy 500  CHENOWTH au 1/24 Empty Re: SLOT Indy 500 CHENOWTH au 1/24 le Mer 24 Avr - 22:54

petite chose si tu veux passer un petit coup de dremel à l'intérieur des échappements ça va les affiner un peu, là j'ai l'impression qu'ils sont un peu épais pour du 1/24

Voir le profil de l'utilisateur

19SLOT Indy 500  CHENOWTH au 1/24 Empty Re: SLOT Indy 500 CHENOWTH au 1/24 le Ven 26 Avr - 5:28

GdPAT a écrit:petite chose si tu veux passer un petit coup de dremel à l'intérieur des échappements ça va les affiner un peu, là j'ai l'impression qu'ils sont un peu épais pour du 1/24

Bien vu, ça sera fait, c’est flagrant sur la photo.

Voir le profil de l'utilisateur

20SLOT Indy 500  CHENOWTH au 1/24 Empty Re: SLOT Indy 500 CHENOWTH au 1/24 le Ven 26 Avr - 15:50

A la demande générale, voici les photos de l’auto en apprêt.

SLOT Indy 500  CHENOWTH au 1/24 P1080111

SLOT Indy 500  CHENOWTH au 1/24 P1080112

Voir le profil de l'utilisateur

21SLOT Indy 500  CHENOWTH au 1/24 Empty Re: SLOT Indy 500 CHENOWTH au 1/24 le Ven 26 Avr - 16:38

Miracle de la technologie digitale, la revoici parée de son apprêt à peine sec.

Il reste maintenant l’opération délicate de gravure des différents panneaux de carrosserie à faire, et zou, en peinture, pour lui faire une belle robe rouge.

SLOT Indy 500  CHENOWTH au 1/24 P1080113

SLOT Indy 500  CHENOWTH au 1/24 P1080114

Voir le profil de l'utilisateur

22SLOT Indy 500  CHENOWTH au 1/24 Empty Re: SLOT Indy 500 CHENOWTH au 1/24 le Ven 26 Avr - 19:09

une fois peinte on perd un peu la chaleur du bois, j'allais te proposer un chêne moyen ou un acajou, mais bon apprêt et rouge ça fera bien aussi !!

Voir le profil de l'utilisateur

23SLOT Indy 500  CHENOWTH au 1/24 Empty Re: SLOT Indy 500 CHENOWTH au 1/24 le Mer 1 Mai - 17:50

Voici la belle rouge, il reste encore une couche, avant la pose des décals

SLOT Indy 500  CHENOWTH au 1/24 P1080115

SLOT Indy 500  CHENOWTH au 1/24 P1080116

SLOT Indy 500  CHENOWTH au 1/24 P1080117

SLOT Indy 500  CHENOWTH au 1/24 P1080118

Voir le profil de l'utilisateur

24SLOT Indy 500  CHENOWTH au 1/24 Empty Re: SLOT Indy 500 CHENOWTH au 1/24 le Mer 1 Mai - 23:20

pas évident à "creuser" les différents éléments pour faire propre, tu le fais au scalpel ? la plupart du temps c'est trop creusé et absolument pas réaliste. Je pense qu'un scalpel ou une lame de rasoir c'est ce qu'il faut.

c'est la première couche de rouge après l'apprêt ? tu n'utilises pas d'aérographe ?

Voir le profil de l'utilisateur

25SLOT Indy 500  CHENOWTH au 1/24 Empty Re: SLOT Indy 500 CHENOWTH au 1/24 le Mer 8 Mai - 12:11

Il est plus facile de graver dans du plastique ou de la résine, car dans le bois avec la fibre, même en étant guidé par de la bande dymo, la largeur de trait n’est pas la même, selon que l’on est, ou pas dans le sens du bois.

Moi j’utilise une point à tracer et pour la peinture un aérographe.


J’ai reçu les décalques hier matin,(Marque Indycals) ils ont été posés hier soir et la couche de vernis passée ce matin.
Pas de temps à perdre, j’ai l’auto au 1/32 à faire.

Pas de soucis de pose, pas de mauvaise réaction avec le vernis gunze.

Le seul inconvénient, c’est que le support est visible avec le faux jour, sous le vernis, il faut donc découper le décalque au plus près.

Et pas sur qu’en chargeant en vernis, cela fasse disparaitre le support.

SLOT Indy 500  CHENOWTH au 1/24 P1080119

SLOT Indy 500  CHENOWTH au 1/24 P1080120

SLOT Indy 500  CHENOWTH au 1/24 P1080121

SLOT Indy 500  CHENOWTH au 1/24 P1080122
